Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Máy đo hồ sơ | Màn hình máy chiếu: | 300mm |
---|---|---|---|
Du lịch trục XY (mm): | 150 * 100 | Ống kính tùy chọn: | 10X, 20X, 50X, 100X |
Độ phân giải: | 0,5μm | Kiểu: | Máy chiếu hồ sơ quang |
Điểm nổi bật: | rational profile projector,video profile projector |

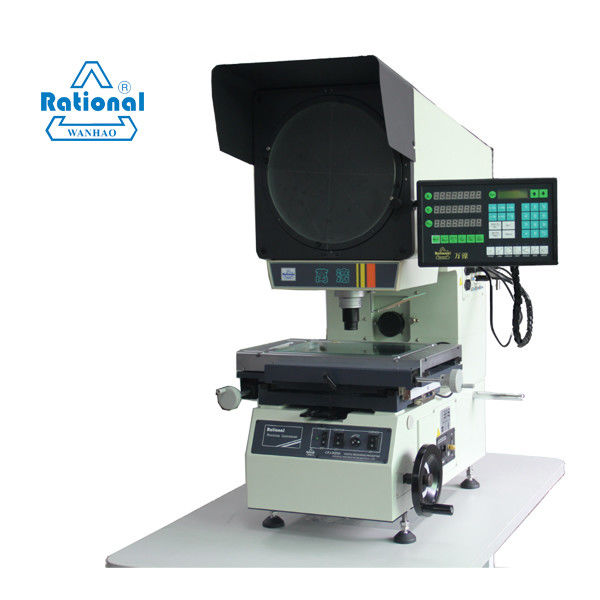

Hiệu suất ổn định so sánh quang cơ học đa chức năng
Ứng dụng :
Nó được sử dụng rộng rãi trong lĩnh vực cơ khí, công tơ, điện tử, công nghiệp cao su để kiểm soát chất lượng, nó có thể kiểm tra tất cả các loại bề mặt và phác thảo của các chi tiết gia công phức tạp, như cam, ren vít, bánh răng, dao phay và như vậy và đó là một hệ thống phân tích và phân tích hiệu quả cho giáo dục, viện nghiên cứu và phòng thí nghiệm
Thông số kỹ thuật:
Mô hình | Đảo ngược Cương cứng | CPJ-3015A CPJ-3015AZ | CPJ-3020A CPJ-3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
Du lịch trục X (mm) | 150 | 200 | 250 | 300 | 400 | |
Du lịch trục Y (mm) | 100 | 100 | 150 | 200 | 300 | |
Kích thước bàn kim loại (mm) | 354 × 228 | 404 × 228 | 450 × 280 | 500 × 330 | 450 × 350 | |
Kích thước bàn kính (mm) | 210 × 160 | 260 × 160 | 306 × 196 | 350 × 250 | 606 × 466 | |
Độ phân giải (mm) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
Lỗi chỉ định (mm) | E 1XY = (2,5 + L / 100) | |||||
Du lịch trục Z (mm) | 100 (tập trung) | 100 (tập trung) | 100 (tập trung) | 100 (tập trung) | 100 (tập trung) | |
Kích thước (mm) | 780 × 780 × 1100 | 810 × 780 × 1120 | 810 × 780 × 1120 | 900 × 780 × 1020 | 1040 × 780 × 1120 | |
Màn hình chiếu | Kích thước (mm) | Ф 312 | ||||
Phạm vi quay | 0 ~ 360 ° | |||||
Nghị quyết | 1 'hoặc 0,01 ° | |||||
Ống kính | Độ phóng đại | 10 × (Tùy chọn) | 20 × (Tùy chọn) | 50 × (Tùy chọn) | 100 × (Tùy chọn) | |
Trường nhìn (mm) | Ф30 | Ф15 | Ф6 | 3 | ||
Khoảng cách làm việc (mm) | 77,7 | 44.3 | 38,4 | 25.3 | ||
Tối đa đo chiều cao (mm) | 90 | 90 | 90 | 90 | ||
Nguồn điện: AC 100-240V 50 / 60Hz. Tổng công suất: 400W |
Dịch vụ của chúng tôi
Rational cam kết cung cấp các sản phẩm chất lượng cao và dịch vụ thỏa đáng cho khách hàng của chúng tôi. Chúng tôi xem dịch vụ sau bán hàng với tầm quan trọng mà nó xứng đáng.
Nếu bạn đang gặp vấn đề, hãy để kiến thức sản phẩm và kinh nghiệm tập thể của chúng tôi giảm thiểu sự bất tiện của bạn.
Chúng tôi cung cấp cho bạn hỗ trợ khởi nghiệp, dịch vụ đo lường, bảo trì, sửa chữa, nâng cấp và trang bị thêm. Bạn có thể dựa vào chúng tôi.
Chúng tôi cống hiến hết mình để cung cấp các dịch vụ và hỗ trợ kỹ thuật liên tục bao gồm nhưng không giới hạn ở các điều sau:
1. Kiểm soát quá trình và tăng cường.
2. Đào tạo và nâng cấp máy móc.
3. Máy móc, đo lường, bán hàng và dịch vụ.
4. Chuyên sửa chữa bảo trì, và tân trang.
5. Dịch vụ tư vấn và tư vấn.
6. Hỗ trợ kỹ thuật trực tuyến.
7. Đào tạo tại chỗ và dịch vụ sau bán hàng bởi các nhà phân phối của chúng tôi trên toàn thế giới.
Các dịch vụ hỗ trợ của chúng tôi chủ yếu là trên Máy chiếu hồ sơ, Hệ thống đo video (VMS), Hệ thống đo tọa độ (CMS), Bộ lọc công cụ, Giao thoa ánh sáng trắng, Dụng cụ đo chiều cao, Thang đo tuyến tính, Đọc kỹ thuật số, IC, Phần mềm đo.
